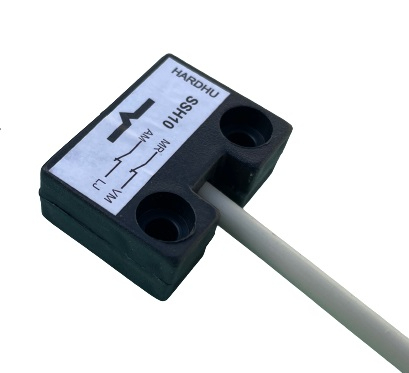

Descritivo:

Os sensores magnéticos podem ser utilizados em monitoramento de portas, portões, identificação de posicionamento de partes de máquinas, como bandejas, tampas e também podem ser utilizados como chaves fim de curso.
Para maior segurança estes sensores magnéticos trabalham em conjunto com respectivo atuador.
São de duplo canal para redundância do sistema.

Especificações:



* Tensão máxima de comutação: 48Vdc / 32 Vac

* Corrente máxima de comutação: 100mA

* Frequência máxima de comutação: 10Hz.

* Saída: Duplo canal 2NA

* Distância máxima de atuação: 10mm.

* Grau de proteção IP67.

* Faixa de temperatura de operação: 0ºC a 60ºC

* Atuador de acionamento: SAH10.

* Tipo de conexão: Cabo manga 4 vias x 0,3mm².

* Comprimento do cabo: 1000 mm



Diagrama Elétrico:



Características Mecânicas:
