| Descrição do Produto |
Rele Acoplador 220Vac com entrada para sensor.
Principais características:
- Alimentação 220Vac 50/60Hz.
- Saída a Relé contato reversível.
- Pode alimentar um sensor tipo PNP com alimentação em 24Vcc.
- O sensor pode comandar o relé.
- O sensor pode ser tipo indutivo, capacitivo, ótico, magnético ou uma chave fim de curso.
- Montagem em trilho DIN TS35 / TS32.
- Led de indicação de operação.
Funcionamento:

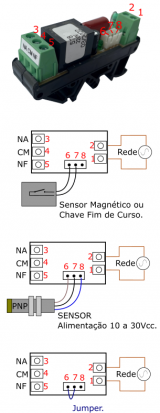

- Realizar as ligações conforme diagrama da figura do produto.
- Estando os contatos 6 e 7 fechados, ao alimentar o Rele Acoplador, o relé de saída será acionado.
- No entanto é possivel conectar um sensor ou uma chave fim de curso no conector do sensor, conforme mostrado no diagrama. Esse sensor comandará então o relé de saída. Esse conector irá alimentar o sensor com 24 Vcc.
- Atenção, desenergizar o produto antes de manusear, pois a fonte 24Vcc que alimenta o sensor ou a chave fim de curso, é uma fonte não isolada.
- O sensor deve ser tipo PNP.
|
